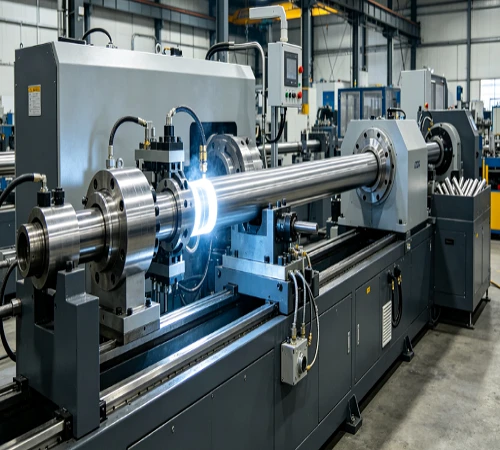

Mlin za cijevi od nehrđajućeg čelika malog promjera je visoko{0}}precizan sistem za proizvodnju zavarenih cijevi dizajniran posebno za proizvodnju cijevi od nehrđajućeg čelika malog-promjera sa izuzetnom preciznošću dimenzija, vrhunskom završnom obradom površine i dugotrajnom-stabilnošću proizvodnje.
Integrirajući napredne tehnologije uvlačenja trake, precizno oblikovanje valjaka, visoko-zavarivanje, obradu šavova, dimenzioniranje, ravnanje, rezanje i automatizirano sakupljanje, ova kompletna linija služi zahtjevnim primjenama u automobilskim komponentama, medicinskoj opremi, arhitektonskoj dekoraciji, izmjenjivačima topline, sistemima za transport fluida i preciznom industrijskom inženjerstvu. Izgrađen sa krutom arhitekturom mlina i optimiziranom mehanikom oblikovanja, ovaj mlin osigurava kontinuirane, velike-operacije sa minimalnim gubitkom materijala i dosljednim kvalitetom izlaza.
Tehničke specifikacije
|
Parametar |
Detalji specifikacije |
|
Tip cijevi |
Zavarene cijevi od nehrđajućeg čelika |
|
Opseg prečnika cevi |
Φ6mm – Φ50mm (potpuno prilagodljiv) |
|
Wall Thickness |
0,3 mm – 3,0 mm (potpuno prilagodljiv) |
|
Kompatibilni materijali |
Nehrđajući čelik (AISI 304, 316, 201 i specijalizirane legure) |
|
Tehnologija zavarivanja |
Visoko{0}}Opcije zavarivanja/TIG zavarivanja |
|
Brzina linije |
Do 120 m/min (zavisno od-spec.) |
|
Forming Architecture |
Više-precizno oblikovanje valjaka |
|
-Mehanizam za isključivanje |
Leteća pila/kompjuterski-Kontrolisano rezanje hladnom testerom |
|
Control Architecture |
PLC automatizacija sa interfejsom za ekran osetljiv na dodir (spreman za industriju 4.0) |
Osnovne tehničke prednosti
Precizna mehanika oblikovanja valjaka:Više-progresivna deformacija osigurava minimalno zaostalo naprezanje materijala, superiornu zaobljenost i čvrstu kontrolu dimenzija.
Integracija visokofrekventnog zavarivanja:Pruža pouzdan prijenos energije, precizno upravljanje unosom topline i besprijekoran integritet zavarenog šava za visoke-pritiske ili estetske zahtjeve.
Dizajn krutog štanda za mlin:Izdržljiv-konstrukcijski okvir sa-prigušenim vibracijama maksimizira stabilnost pri velikoj-brzini i produžava vijek trajanja valjanja.
Napredno dimenzioniranje i ravnanje:Fino-podešava vanjske prečnike i tolerancije ravnosti kako bi zadovoljio stroge industrijske i medicinske standarde.
Energetski{0}}Pogonski sistemi:Optimizirani dalekovodi smanjuju potrošnju energije i mehaničko habanje tokom kontinuirane proizvodnje u više smjena.
Tok proizvodnog procesa
Učitavanje zavojnice:Sigurna montaža namotaja trake od sirovog nehrđajućeg čelika.
Hidraulično odmotavanje:Kontrolirano odmotavanje materijala u proizvodnu liniju.
Niveliranje trake i obrezivanje ivica:Izravnavanje površina trake i rubova za čišćenje za pripremu zavarivanja.
Akumulacija traka (petlja):Skladištenje pufera osigurava neprekidne kontinuirane operacije zavarivanja.
Precizno oblikovanje valjaka:Progresivno oblikovanje ravne trake u čistu cevastu geometriju.
Visoko{0}}zavarivanje:Indukcijsko ili kontaktno grijanje spajanjem rubova cijevi.
Zavarivanje i tretman šavova:Uklanjanje spoljašnjeg/unutrašnjeg blica i kondicioniranja perli.
Odjeljak za hlađenje:Brza stabilizacija temperature vodenim hlađenjem.
Dimenzioniranje i ravnanje:Kalibracija tačnih vanjskih dimenzija i ispravljanje ravnosti.
Online inspekcija:Kontinuirano praćenje integriteta i dimenzija konstrukcije.
Automatsko letenje-Isključeno:Precizna sinhronizacija dužine i sečenje{0}}bez ivica.
Gotova kolekcija cijevi:Automatsko pakiranje i pražnjenje.
Glavne komponente
Sistem za rukovanje zavojnicama:Dizajniran za glatko,{0}}kontrolisano dovođenje trake kako bi se eliminisala uska grla u proizvodnji.
Sekcija za formiranje mlina:Precizno-mašinski obrađeni,-kolači visoke čvrstoće koji osiguravaju precizan geometrijski prijelaz.
Jedinica za zavarivanje i scarfing:Stabilni -generator visoke frekvencije-uparen sa mikro-podesivim alatima za šišanje.
Dimenzioniranje i jedinica za ravnanje Turkshead:Više-sistem za podešavanje koji garantuje stroge tolerancije kružnosti i ravnosti.
Sinhronizovani sistem rezanja:Visoko{0}}precizni enkoder-odrezan-aparat za tačnu ponovljivost dužine.
Industrije primjene
- Automobilske ispušne grane, vodovi za gorivo i strukturne komponente šasije
- Medicinski hirurški instrumenti i infrastruktura bolničkog namještaja
- Arhitektonski rukohvati, ukrasni ukrasi i strukture za dizajn interijera
- Industrijski izmjenjivači topline i cijevni sistemi kondenzatora
- Cjevovodi za{0}}prehrambene i farmaceutske tekućine
- Komunalna infrastruktura za vodu, plin i tekućine
- Precizni mehanički rukavi i dijelovi industrijskih mašina po narudžbi
Kontrola i osiguranje kvaliteta
Provjera sirovina:Sveobuhvatne provjere ulaznih konstrukcijskih čelika i mehaničkih sklopova.
Dimenzionalna metrologija:Koordinatno mjerenje i laserska verifikacija za stalke za rolne i obrađene komponente.
Električno testiranje na stolu:Rigorozni testovi stresa na PLC panelima, inverterima i visoko{0}}generatorima.
Probne vožnje na suho i učitavanje:Fabričke simulacije prihvatanja koje repliciraju stvarne radne brzine i opterećenja korisnika.
Pre{0}}Pregled pošiljke:Konačna provjera zaštite{0}}odbojnosti, zaštitne kutije i kompletnog inventara pribora.
Mogućnosti prilagođavanja
Prilagođene matrice dimenzija cijevi koje odgovaraju omjeru -debljine-prečnika- zida niše.
Modularna integracija specijalizovanih linija za žarenje ili instrumenata za ispitivanje vrtložnim strujama.
Prilagođeni zahtjevi napona, ocjene kućišta i lokalizirana sigurnosna blokada.
Prilagođene konfiguracije rasporeda postrojenja dizajnirane da odgovaraju specifičnim dimenzijama poda radionice.
